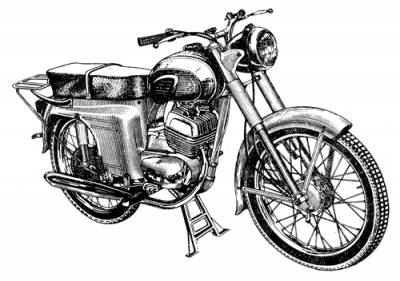

М-106
В конце 1971 г. в результате модернизаций начато производство мотоцикла М-106.
Двигатель одноцилиндровый, с воздушным охлаждением и двухканальной возвратной продувкой. Головка цилиндра из алюминиевого сплава с декомпрессором. Двигатель на модели М106 был доработан: мощность двигателя повышена за счёт лучшего наполнения цилиндра, применения нового глушителя и карбюратора К-36С с диаметром диффузора 24мм, в результате чего была получена мощность 9 л. с. при 5500 об/мин.
В результате повышения мощности и увеличения максимальной скорости до 85 км/ч заводом производится усиление рамы и заменяются подшипники ступицы колёс с № 201 на № 202.,
Для двигателя требуется топливо из смеси масла и бензина в соотношении 1: 25.
Задняя подвеска маятникового типа с гидравлическими амортизаторами.
Коробка передач четырёхступенчатая. Механизм переключения передач - ножной. Сцепление многодисковое, в масляной ванне. Привод на заднее колесо - цепью, с защитой главной передачи штампованными кожухами и резиновыми чехлами цепи.
Изменения касаются и внешнего вида бензобака – он приобрел более современную форму и стал вмещать 12 л топлива. На мотоцикле М-106 впервые был установлен багажник, который отныне стал обязательной принадлежностью минских мотоциклов.
Ширина, мм 660
Высота, мм 1000
База, мм 1230-1255
Дoрожный просвет, мм 135
Максимальная нагрузка, кг 150
Сухой вес, кг 100
Макс. скорость, км/ч 85
Средний расход топлива, л/100 км 3,5-4
Диаметр цилиндра, мм 52
Ход поршня, мм 58
Рабочий объем двигателя, см3 123
Степень сжатия 8
Мощность двигателя, л.с. 9
Обороты при макс. мощности об/мин 5500
Карбюратор К-36С
Воздухофильтр контактно-масляный
Топливо бензин А76
Емкость бензобака, л 12
Моторная передача Цепь ПВ-9.525-1200
Передаточное число 2,75
Сцепление пробковое, в масляной ванне
Число ведущих дисков 4
Коробка передач 4-ступенчатая
Передаточные числа I - 3,18, II - 1,97, III - 1,39, IV - 1,00
Главная передача закрытая цепь ПР-12,7-1800-2
Передаточное число 2,67
Колеса (ступицы) штампованные
Шины 65-484(2.50-19")
Седло двойное, типа подушка
Генератор Г-411
Катушка зажигания Б-300
Опережение зажигания (мм до ВМТ) 3,2 - 3,7
Лампа фары 32Х21
Стоп-сигнал ФП-230
Указатель поворотов отсутствует
Спидометр СП-115
Сигнал С-34
Переключатель света П-200
Двигатель одноцилиндровый, с воздушным охлаждением и двухканальной возвратной продувкой. Головка цилиндра из алюминиевого сплава с декомпрессором. Двигатель на модели М106 был доработан: мощность двигателя повышена за счёт лучшего наполнения цилиндра, применения нового глушителя и карбюратора К-36С с диаметром диффузора 24мм, в результате чего была получена мощность 9 л. с. при 5500 об/мин.
В результате повышения мощности и увеличения максимальной скорости до 85 км/ч заводом производится усиление рамы и заменяются подшипники ступицы колёс с № 201 на № 202.,
Для двигателя требуется топливо из смеси масла и бензина в соотношении 1: 25.
Задняя подвеска маятникового типа с гидравлическими амортизаторами.
Коробка передач четырёхступенчатая. Механизм переключения передач - ножной. Сцепление многодисковое, в масляной ванне. Привод на заднее колесо - цепью, с защитой главной передачи штампованными кожухами и резиновыми чехлами цепи.
Изменения касаются и внешнего вида бензобака – он приобрел более современную форму и стал вмещать 12 л топлива. На мотоцикле М-106 впервые был установлен багажник, который отныне стал обязательной принадлежностью минских мотоциклов.
Техническая характеристика
Длина, мм 1960Ширина, мм 660
Высота, мм 1000
База, мм 1230-1255
Дoрожный просвет, мм 135
Максимальная нагрузка, кг 150
Сухой вес, кг 100
Макс. скорость, км/ч 85
Средний расход топлива, л/100 км 3,5-4
Диаметр цилиндра, мм 52
Ход поршня, мм 58
Рабочий объем двигателя, см3 123
Степень сжатия 8
Мощность двигателя, л.с. 9
Обороты при макс. мощности об/мин 5500
Карбюратор К-36С
Воздухофильтр контактно-масляный
Топливо бензин А76
Емкость бензобака, л 12
Моторная передача Цепь ПВ-9.525-1200
Передаточное число 2,75
Сцепление пробковое, в масляной ванне
Число ведущих дисков 4
Коробка передач 4-ступенчатая
Передаточные числа I - 3,18, II - 1,97, III - 1,39, IV - 1,00
Главная передача закрытая цепь ПР-12,7-1800-2
Передаточное число 2,67
Колеса (ступицы) штампованные
Шины 65-484(2.50-19")
Седло двойное, типа подушка
Генератор Г-411
Катушка зажигания Б-300
Опережение зажигания (мм до ВМТ) 3,2 - 3,7
Лампа фары 32Х21
Стоп-сигнал ФП-230
Указатель поворотов отсутствует
Спидометр СП-115
Сигнал С-34
Переключатель света П-200
